博途：TCP通讯连接参数配置指南

您可以使用以下选项来设置连接参数并将其存储在数据块中。

使用向导设置连接参数。

创建连接数据数据库。

创建连接数据数据库

按以下步骤为ISO on TCP连接创建连接数据数据库。

您需要一个“TCON_Param”类型的数据块来存储TCON通信指令的连接参数。以下是如何创建“TCON_Param”类型的数据块的说明。

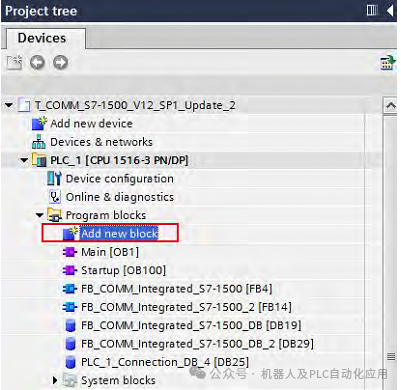

在项目导航中，转到设备文件夹并打开“程序块”文件夹。

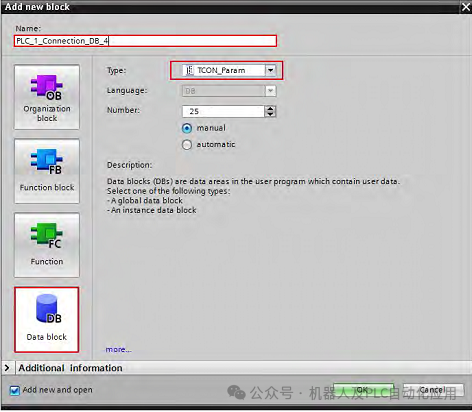

双击“添加新块”命令。将打开“添加新块”对话框。

单击“DB数据块”按钮。

将“TCON_Param”类型指定给数据块。

例如，将新数据块命名为“PLC_1_Connection_DB_4”。

让DB的编号自动生成，或者手动指定一个特殊的编号，例如25。

用“确定”确认您的输入。

在项目树中，双击新创建的连接数据数据库。数据块在工作区打开。

ISO on TCP连接的连接数据存储在“TCON_IP_RFC”数据结构中。为“TCON_IP_RFC”数据结构的参数输入相应的值。

对于“ID”参数，输入在TCON通信指令的“ID”输入处指定的连接号。

“ConnectionType”参数预设的起始值为0C（十六进制）=12（十进制）。这对应于TCP上的ISO连接。

由于S7-1500 CPU主动建立连接，因此将“ActiveEstablished”参数设置为“true”。

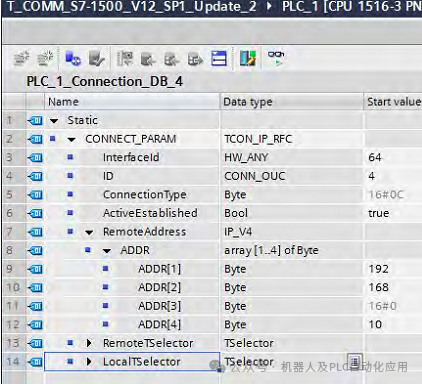

在“RemoteAddress”数据结构中，输入通信伙伴的IP地址，例如：192.168.0.10。

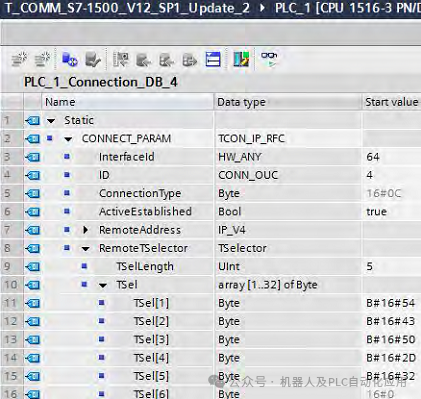

在“RemoteTSelector”数据结构中，输入伙伴TSAP和伙伴TSAP的长度。

“RemoteTSelector”数据结构中的“TSelLength”参数定义了伙伴TSAP的长度。

“RemoteTSelector”数据结构中的“TSel”参数定义了合作伙伴TSAP。

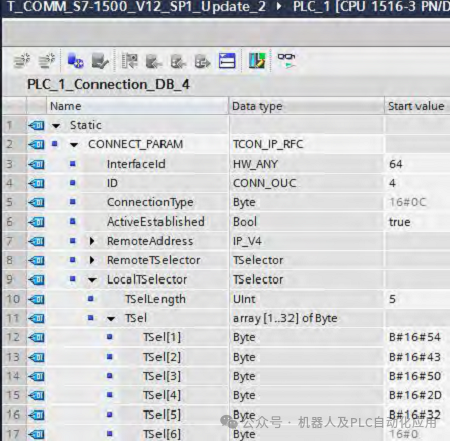

在“LocalTSelector”数据结构中，输入本地TSAP和本地TSAP的长度。

“LocalTSelector”数据结构中的“TSelLength”参数定义TSAP的长度。

“LocalTSelector”数据结构中的“TSel”参数定义了本地TSAP。
